目录

• 新型悬挑架与传统工字钢悬挑架的对比

• 新型悬挑架的组成

• 新型悬挑架的施工步骤

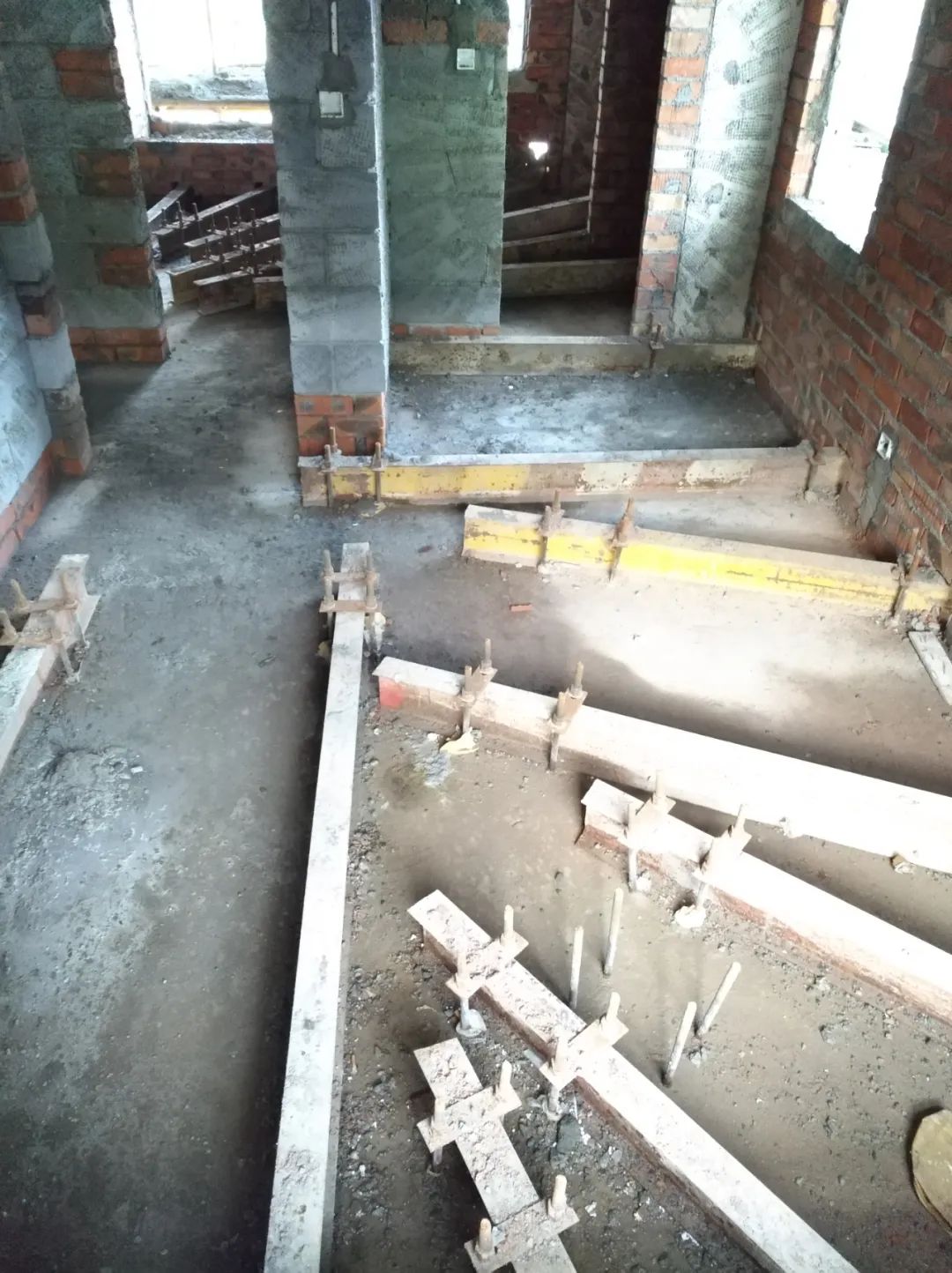

传统悬挑做法

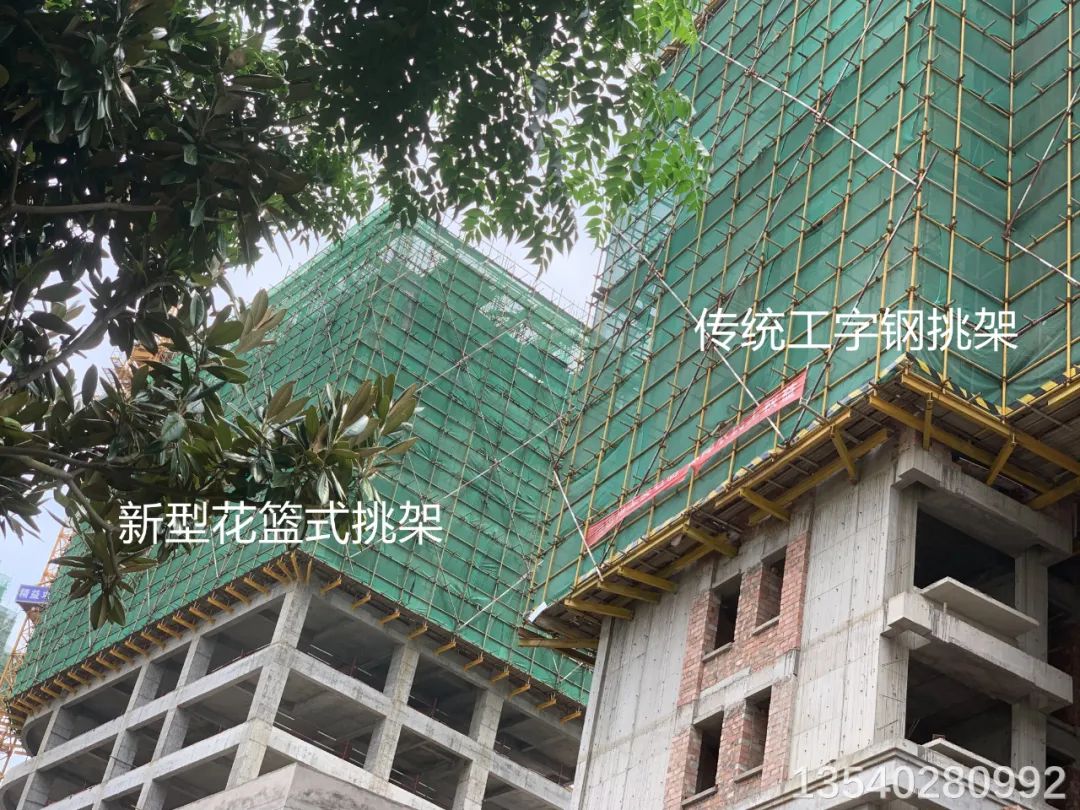

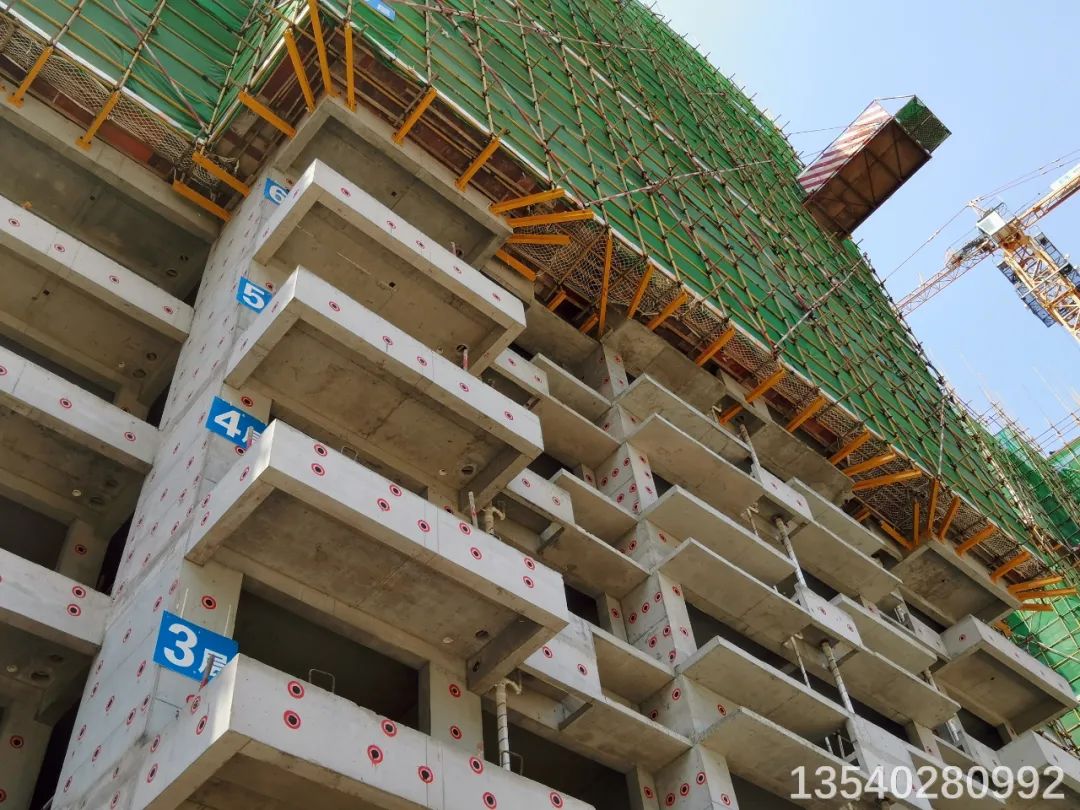

新型悬挑做法

传统悬挑型钢梁必须穿过建筑物的外墙，伸入室内铺设在主體结构楼面上，再用3个U型预埋件锚固在楼面板和楼面梁上。缺点见下：

（3）拆除型钢梁前，可能还需要在现场切割U型锚固环，拆除后还需要补洞、补贴砖，增加了施工时间。

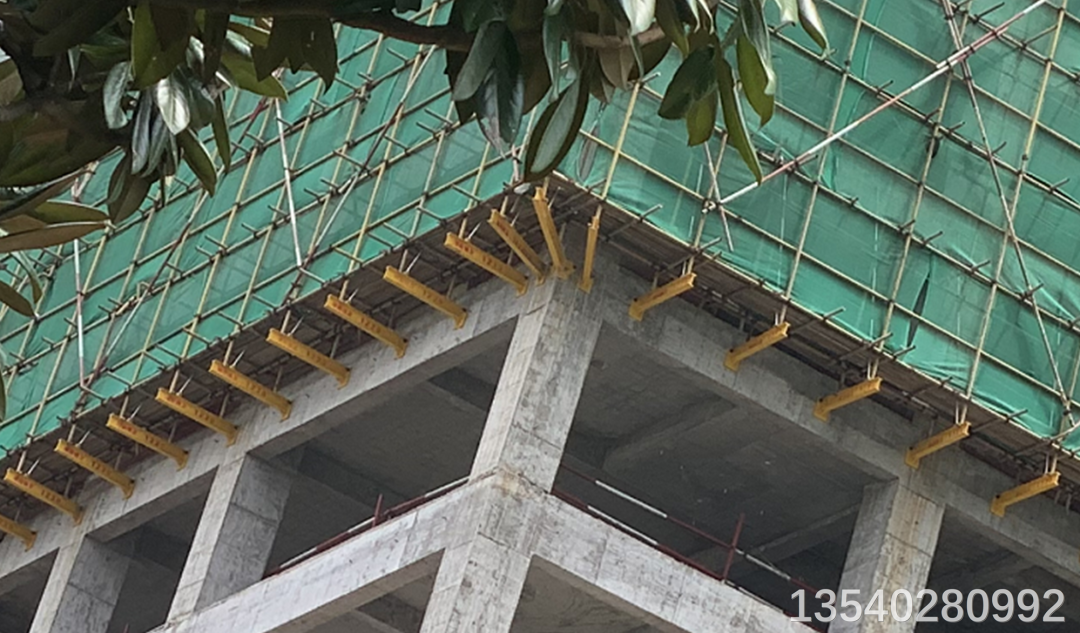

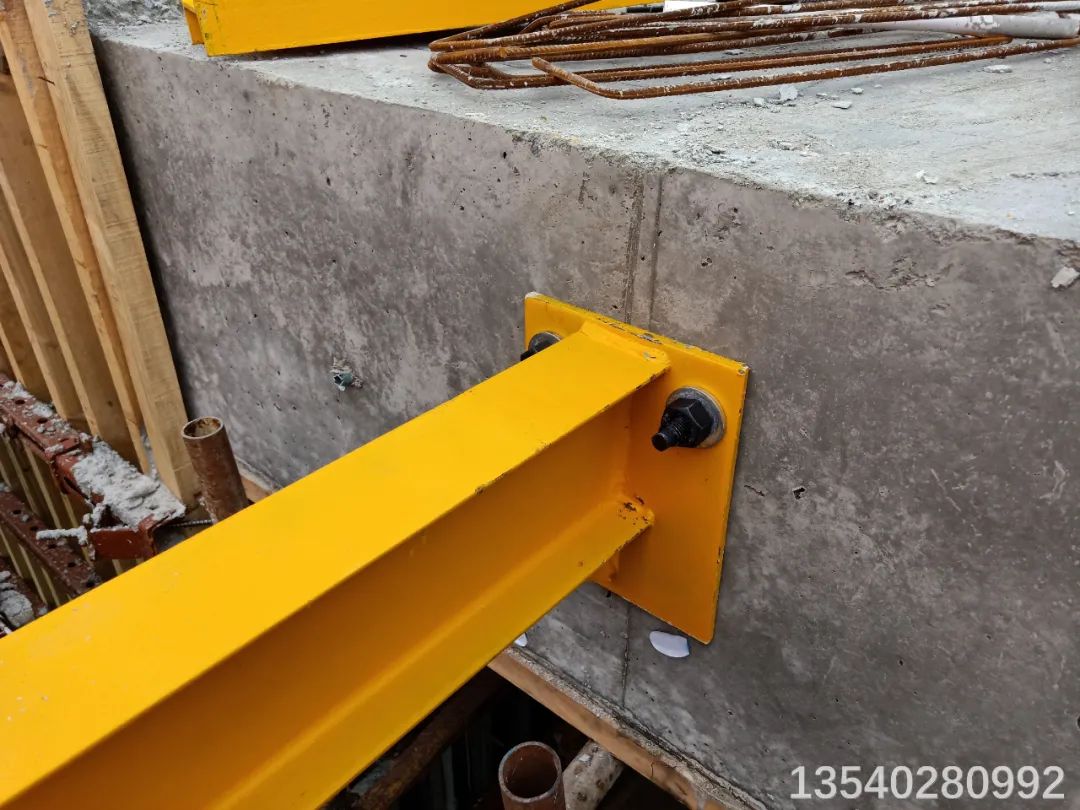

新型悬挑承力架的悬挑梁，预埋安装在结构梁的梁侧，优点见下：

（3）与传统做法的悬挑型钢梁对比，既节省型钢及U型预埋件，同时又节省了拆除传统型钢和预埋件后所需的切割、补砌筑等环节的费用和工时。

传统悬挑型钢梁伸入室内的固定長度不应小于室外悬挑段的1.25倍，所以通常情况下，需要用≥3米的型钢梁，拐角处的型钢梁则需4~5米。缺点见下：

（2）一根3至5米的工字钢安装、拆除过程需要全程依赖塔吊，起吊过程中盲區很多，存在很大的安全隐患，劳动力投入大。

传统悬挑做法

新型悬挑做法

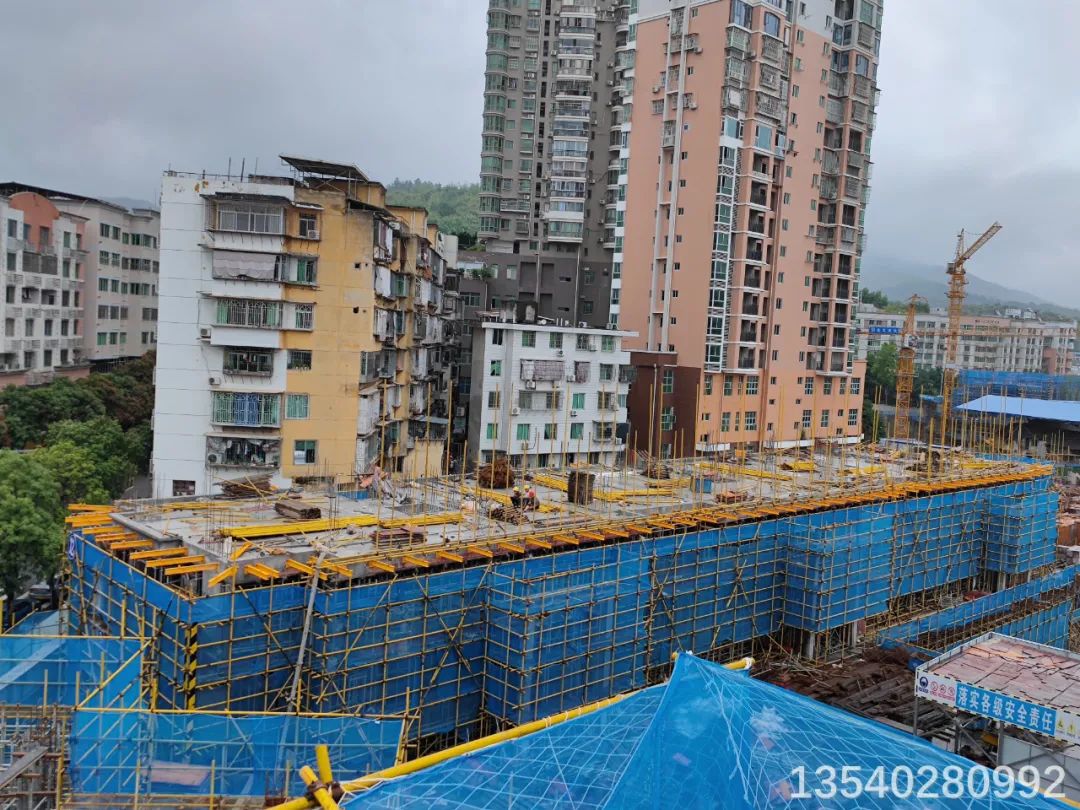

使用新型悬挑承力架的悬挑梁，均為定型化制作，最長悬挑梁為2.5米，优点见下：

（5）与传统做法的悬挑架的斜拉绳“预埋环”对比（传统的斜拉绳预埋环既不可回收，拆除时还需现场切割），既省工又可节约材料。

传统悬挑做法

新型悬挑做法

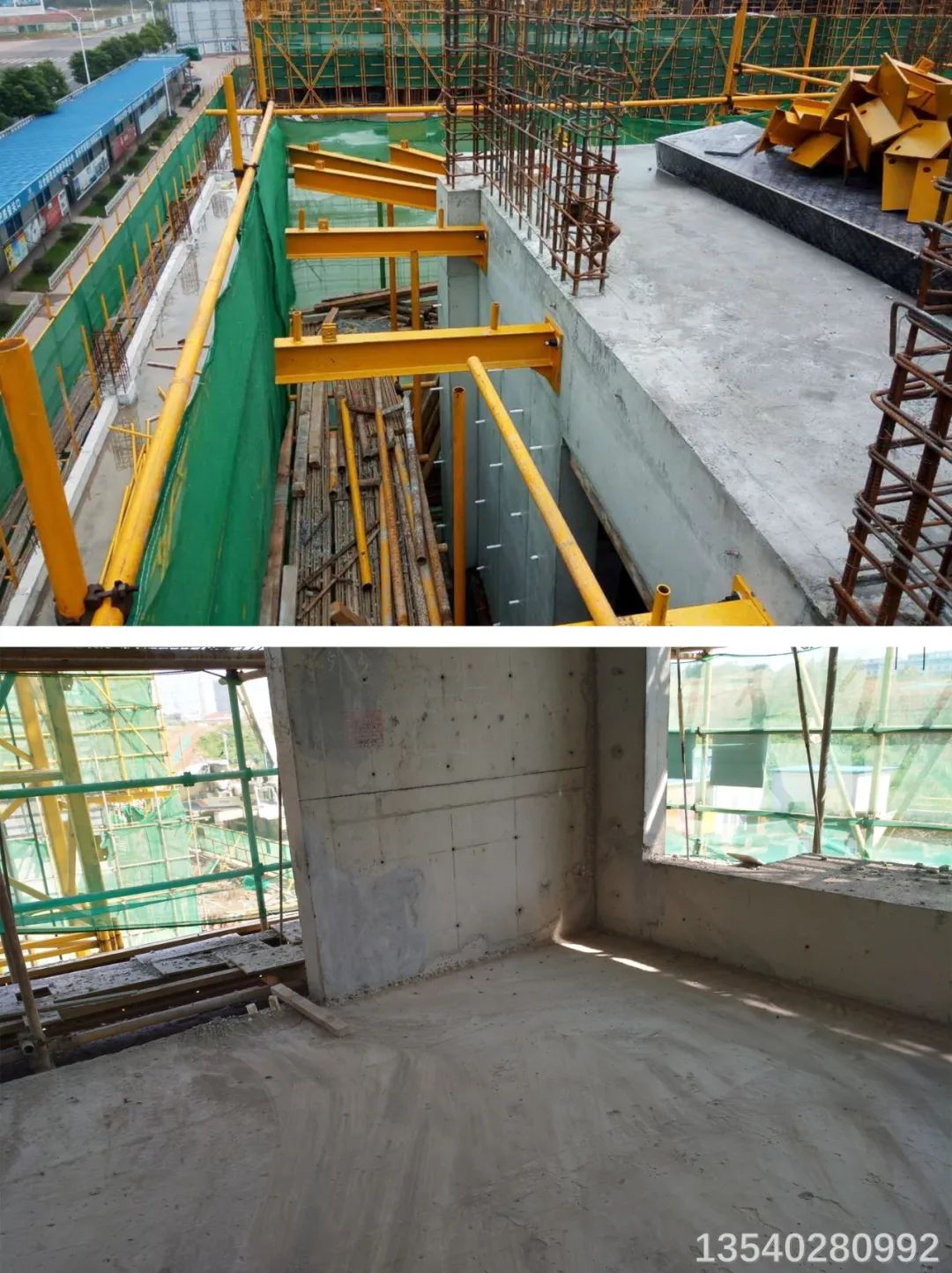

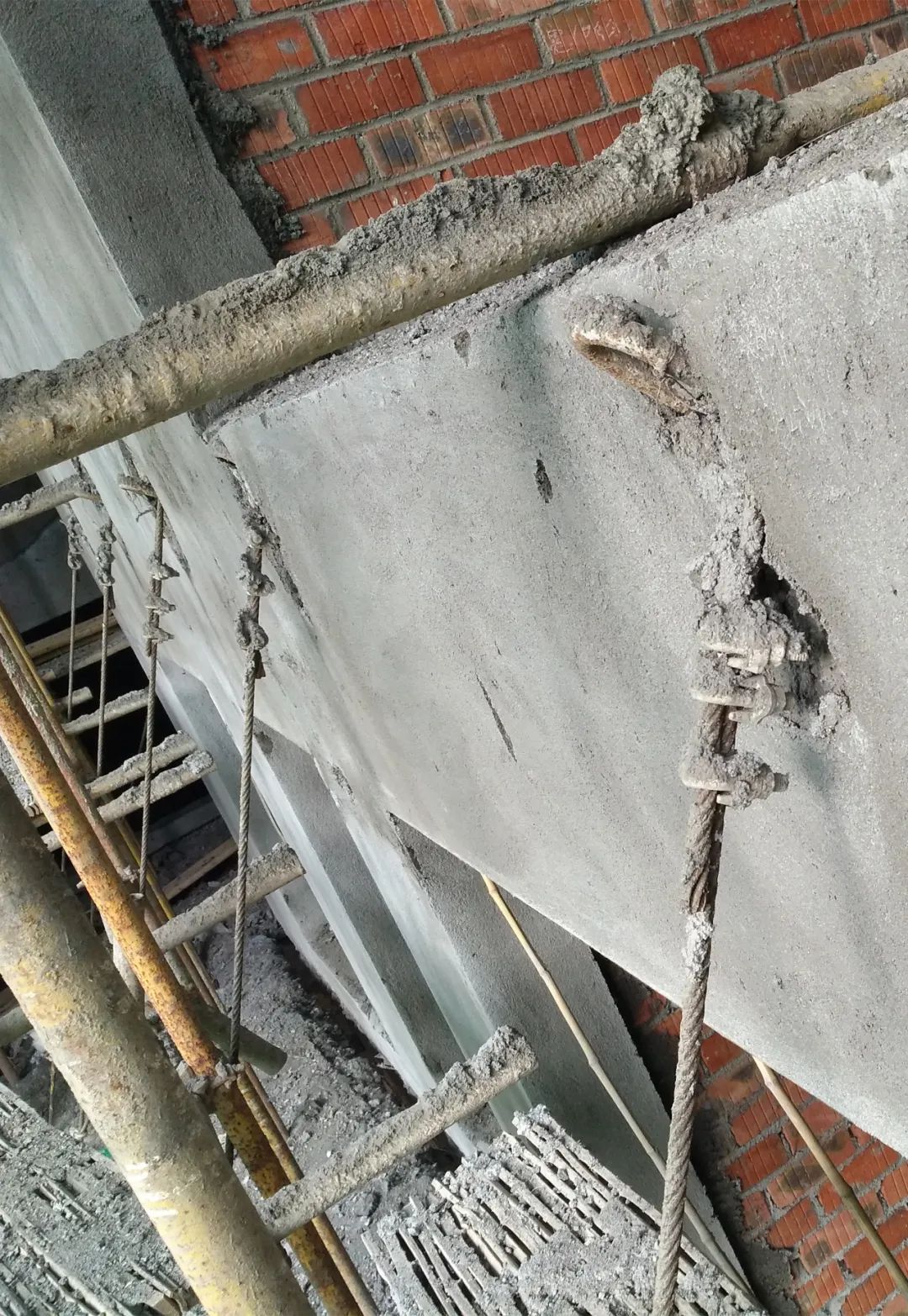

传统悬挑型钢梁必须穿过建筑物的外墙，当外架拆除、工字钢退出后，给建筑结构留下破坏性的洞口，后期修复工作需再次投入成本，不但耽误工期，且容易引起楼面渗水漏水。

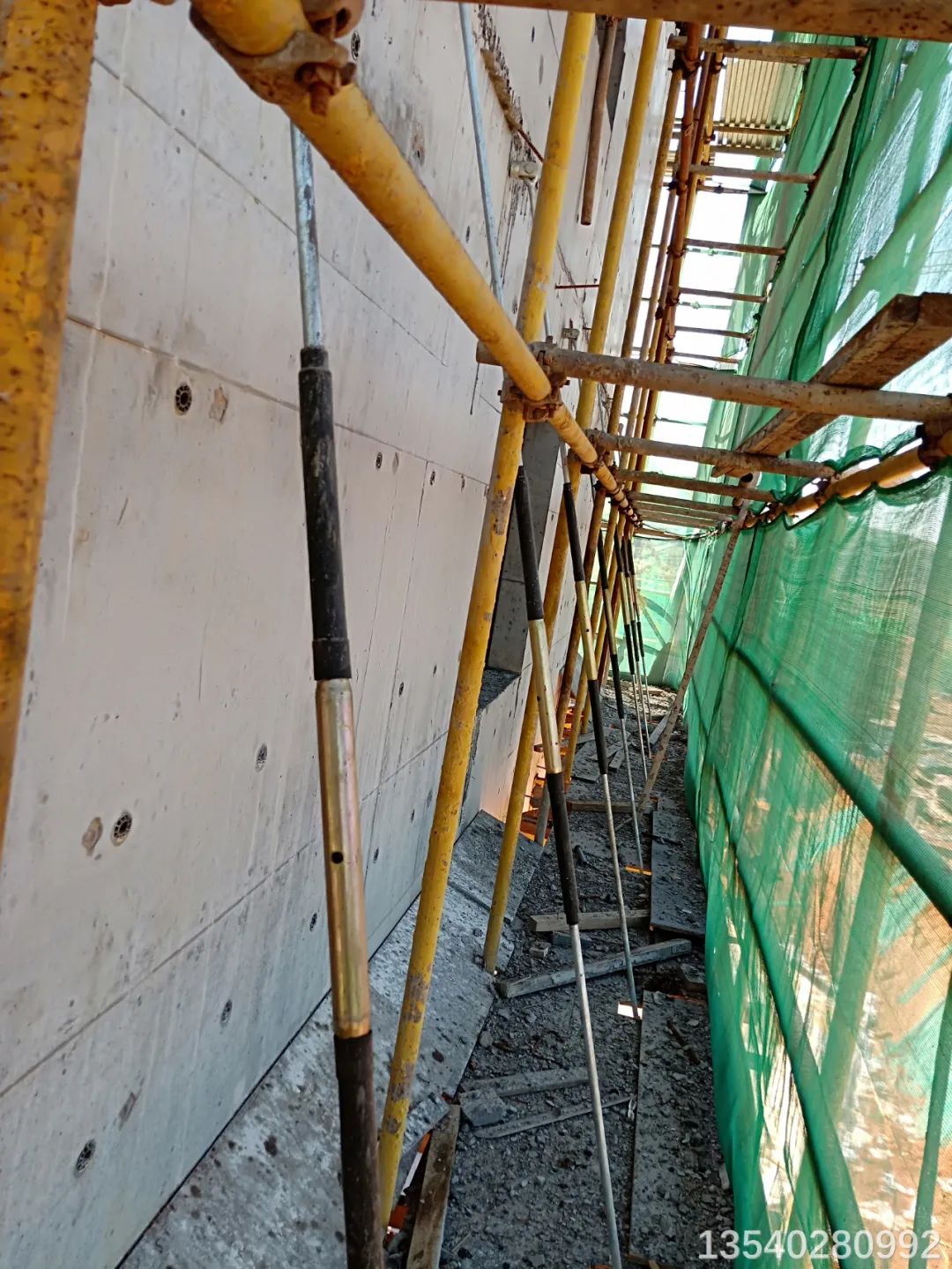

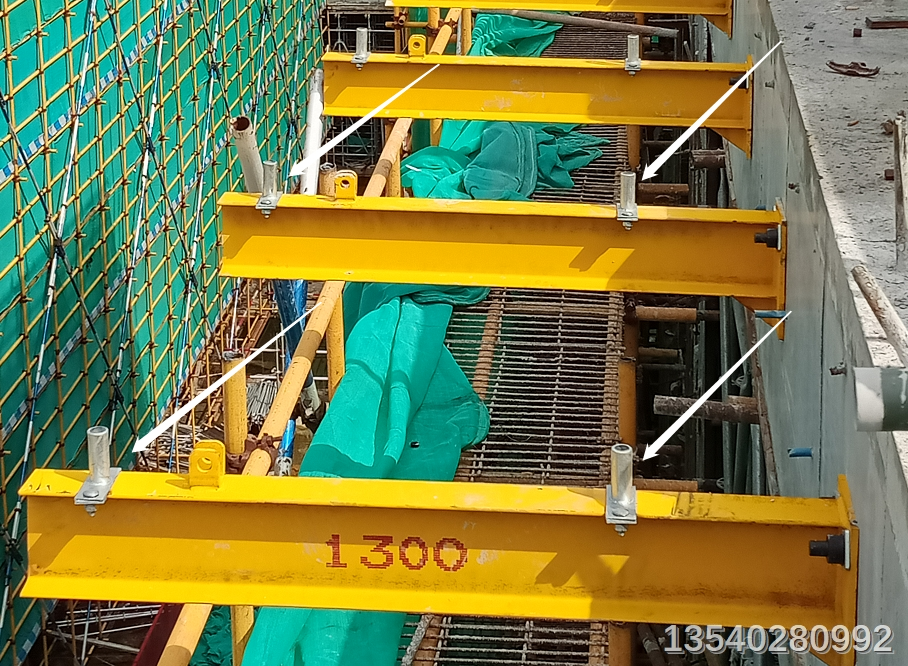

新型悬挑承力架的悬挑梁拆除后，墙面整洁，无任何破坏。

传统悬挑做法

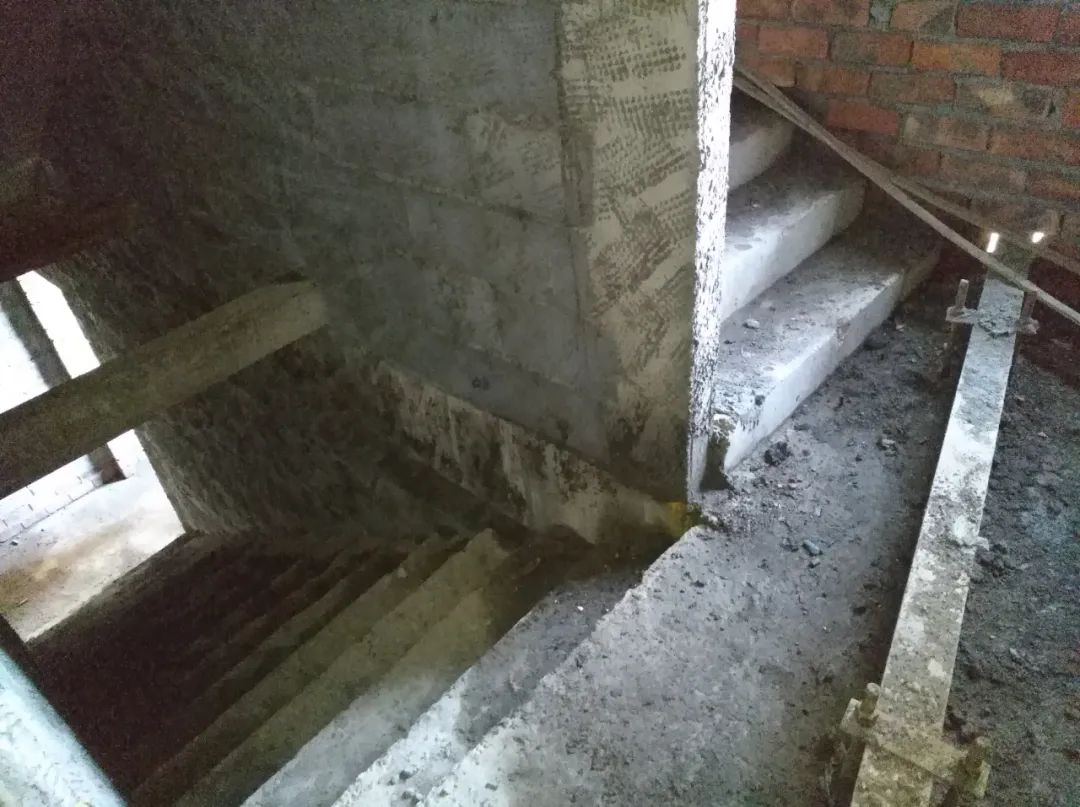

（2）悬挑工字钢的布局恰巧与楼梯位置相碰时，横在楼梯走道中的工字钢，影响作业人员上、下走动。

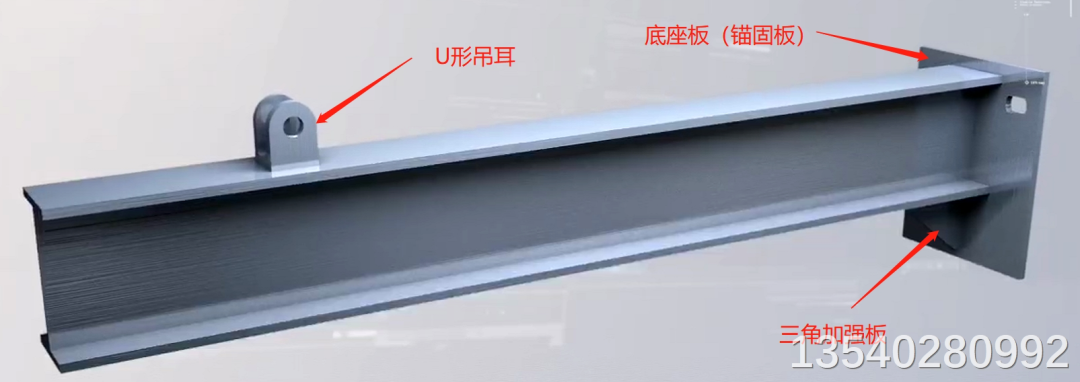

16#或18#工字钢（深圳市地方要求，必须用18#工字钢）為主件，焊接底座锚固板、三角加强板、U型吊耳

1、直線梁：安装于结构為直線面的悬挑梁，長度有多种不同型号规格。具體详见针对各项目深化设计的“悬挑梁平面布置图”。

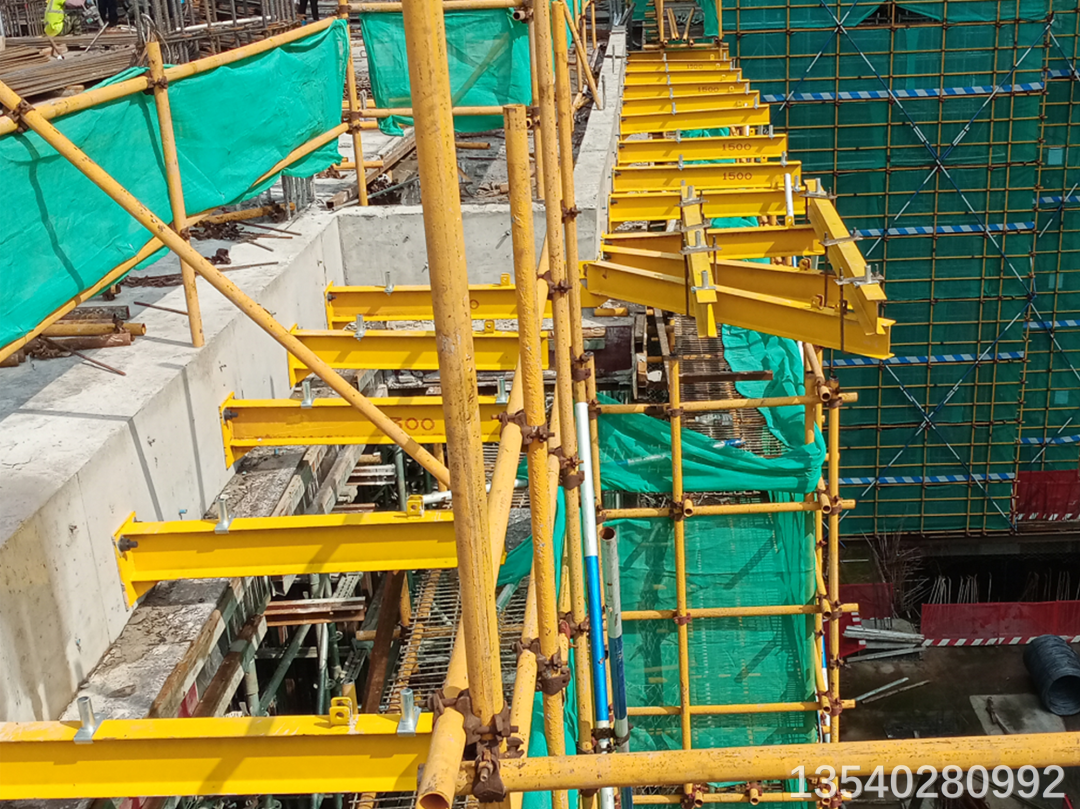

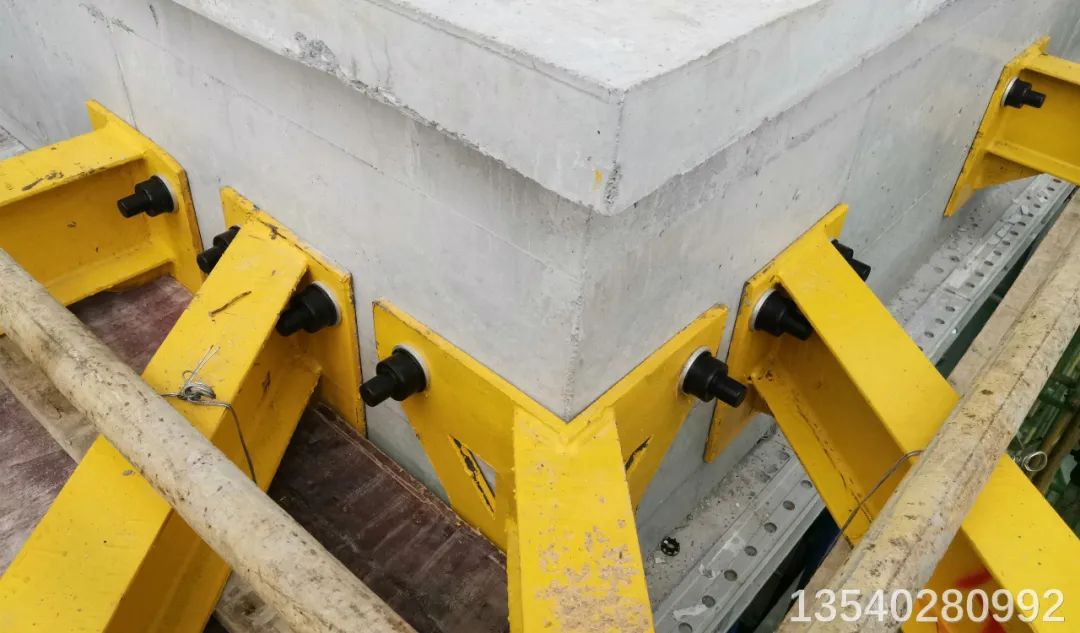

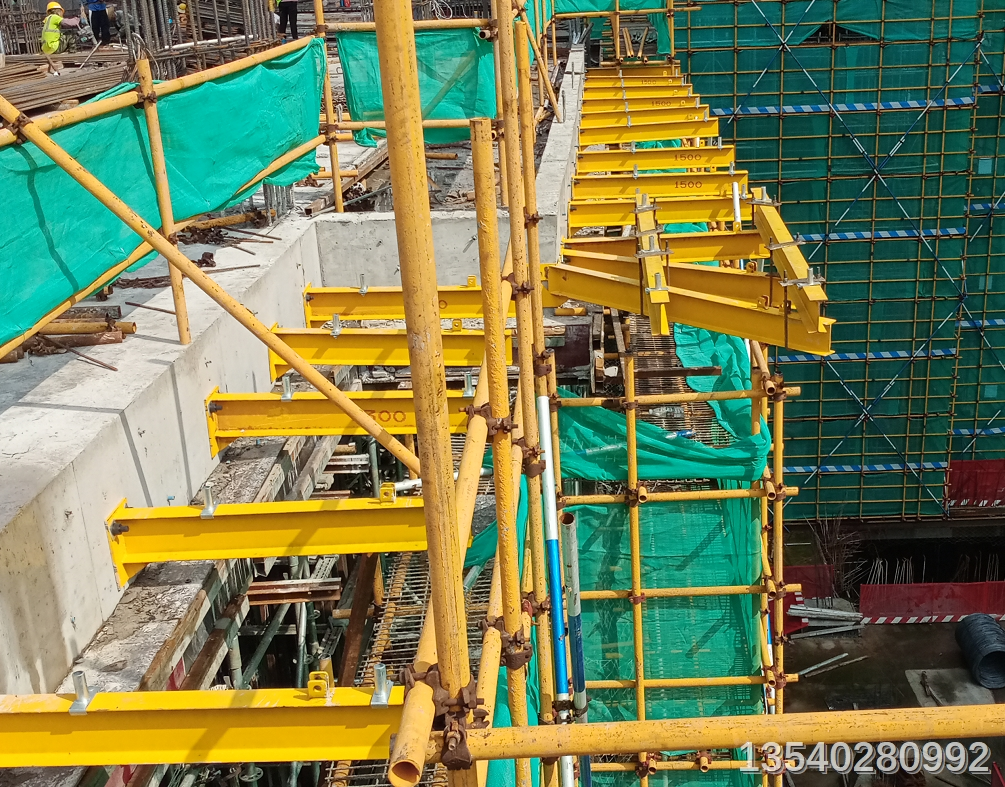

2、斜角梁及对角梁：安装于建筑结构阳角处的悬挑梁，長度及端部的角度，分多种型号规格。具體详见针对各项目深化设计的“悬挑梁平面布置图”。

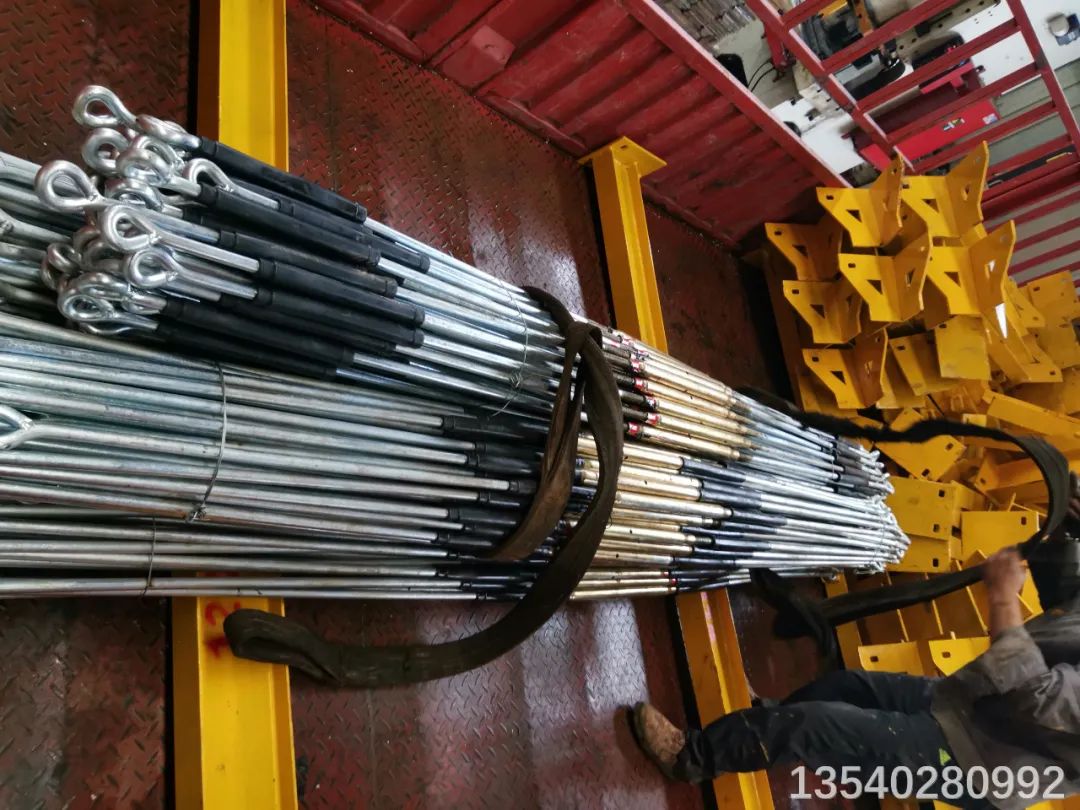

由Ф20、Q235材质的镀锌圆钢（正丝、反丝）、封闭式可调节花蓝及丝牙保护套组成。

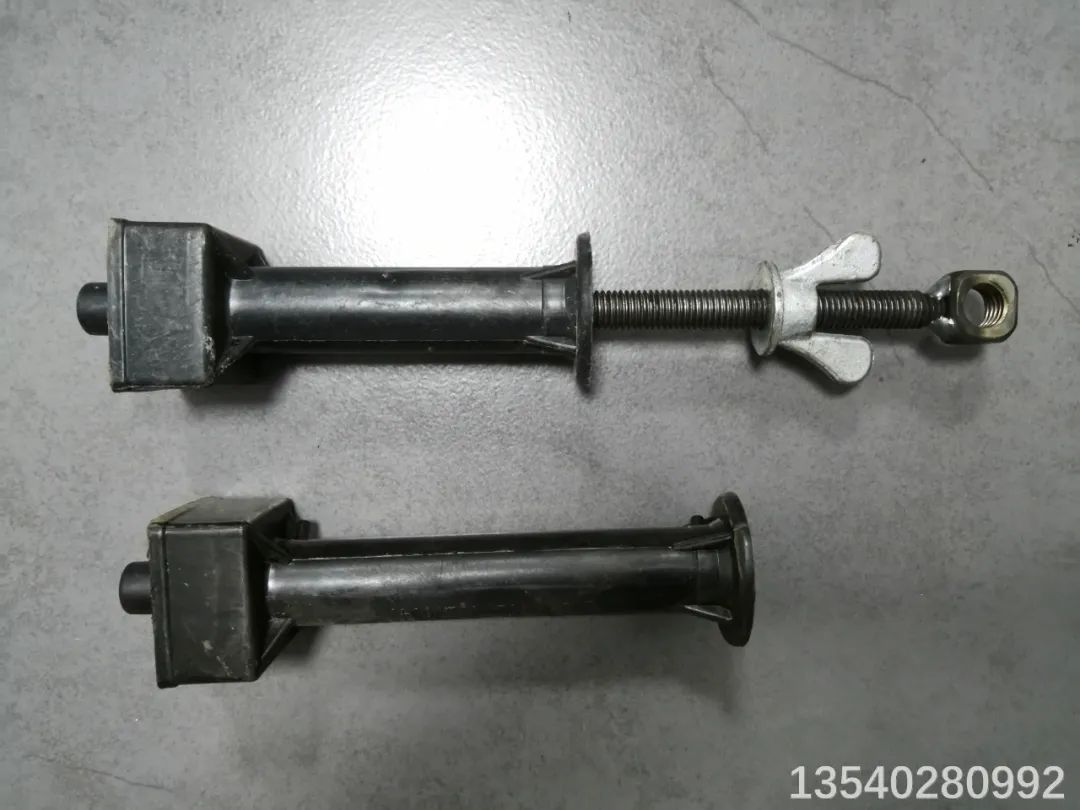

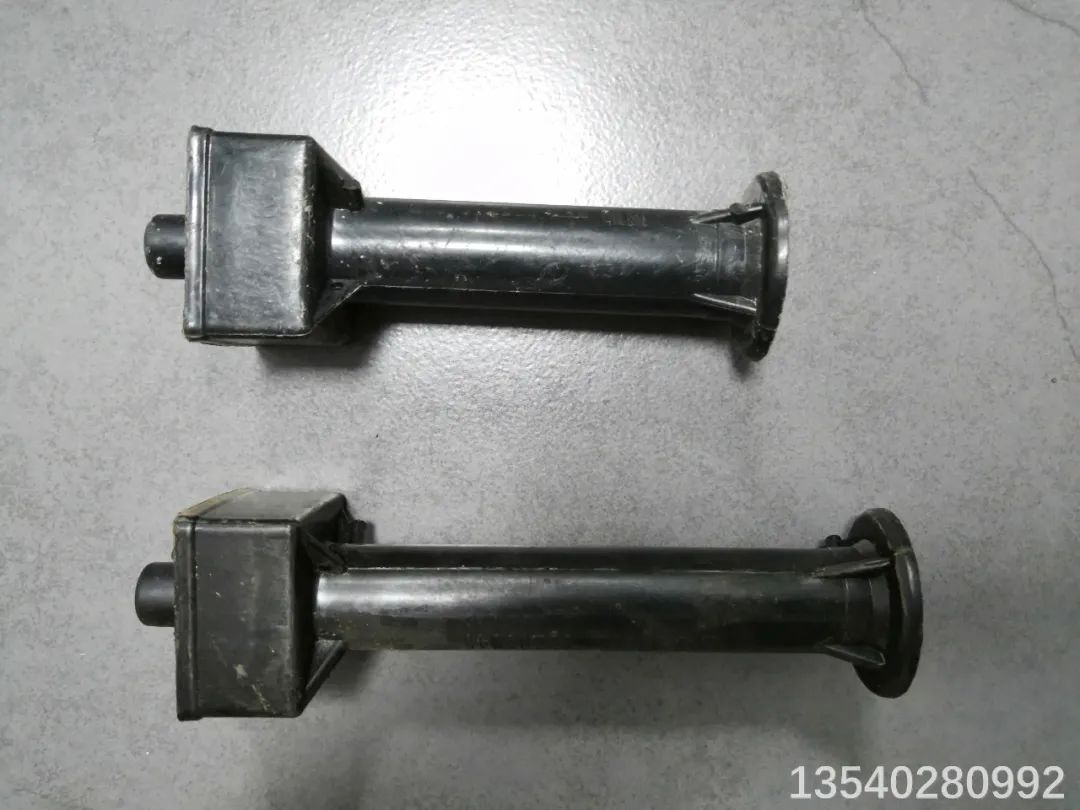

1、预埋件：分两种型号：長180mm的用于预埋在工字钢悬挑层；短150mm的用于预埋在上拉杆层。

用180mm長预埋件（悬挑层）

用150mm短预埋件（拉杆层）

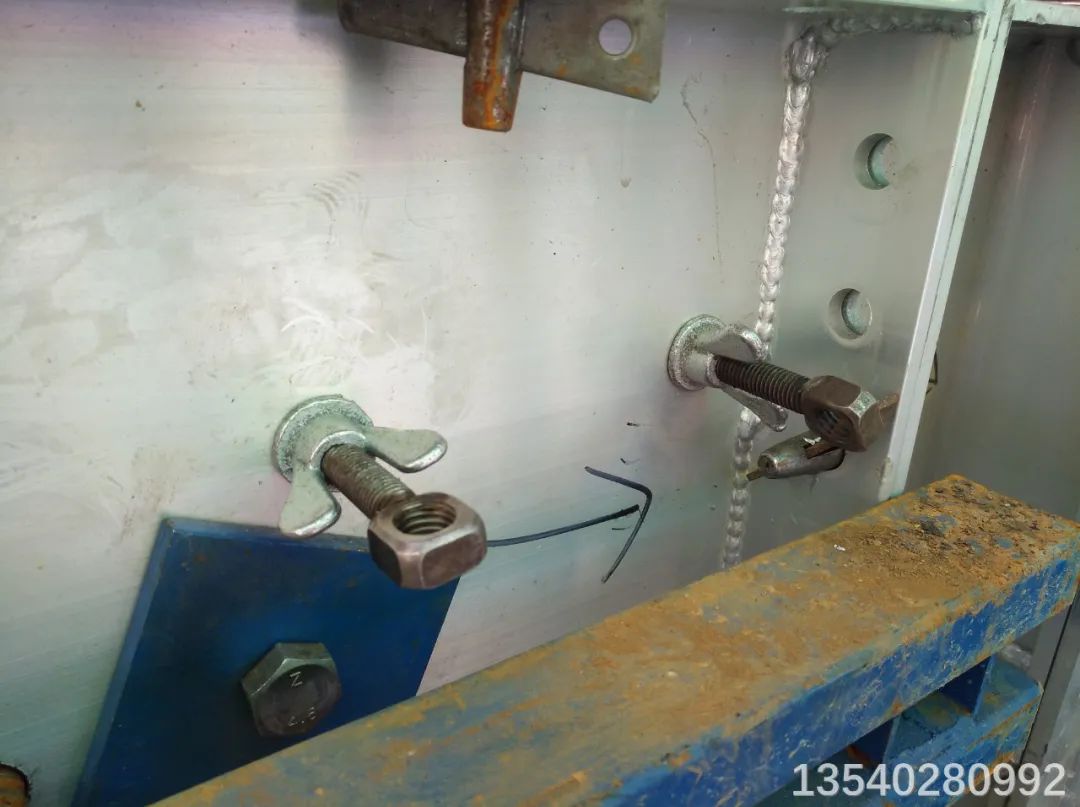

2、安装螺杆：本工艺配套专用的“临时固定螺杆”，用于确保混凝土浇筑过程中预埋件不会产生偏位。混凝土浇筑后，拆侧模板前，需扭出退出的周转配件。

3、与预埋件连接的构件：双头螺杆、双耳拉环。

S8.8级高强双头螺杆（M20*225mm長）

50*6专用垫片、M20专用高强“加厚螺母”

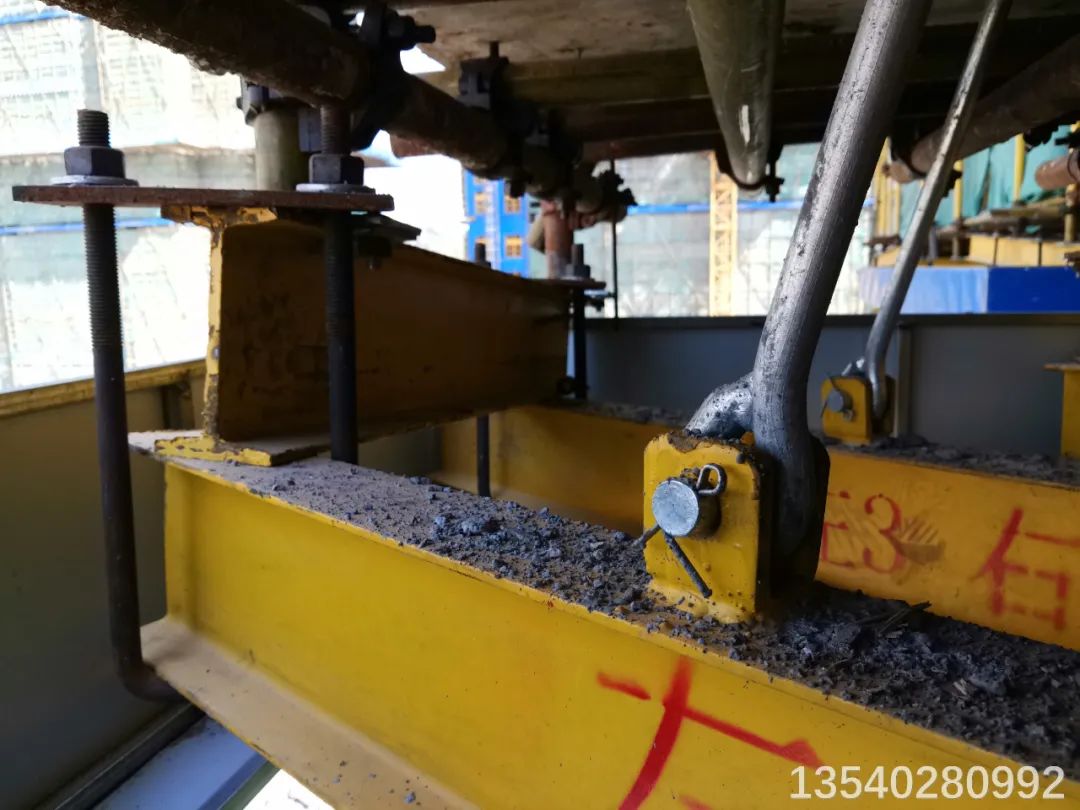

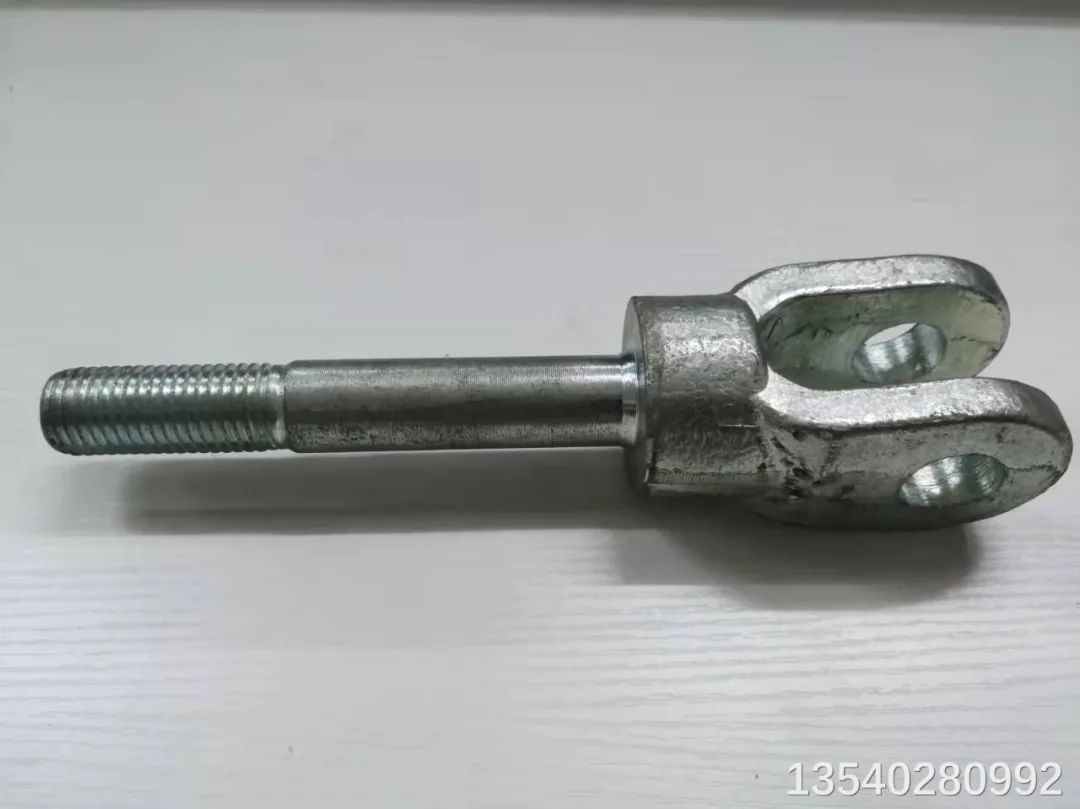

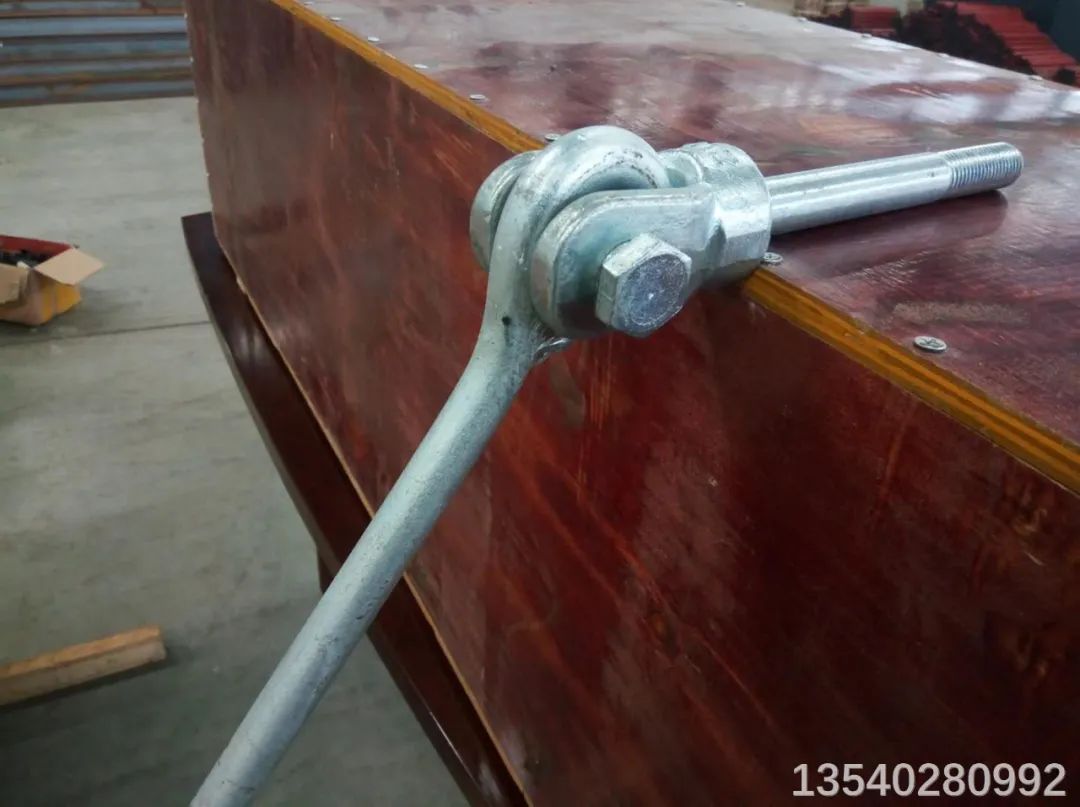

“双耳拉环”（材质：45#钢）

用M20*60mm（45#钢）销栓（配套开口销）与斜拉杆连接

此為升级优化后的一项改进，实用性很强，无需现场焊接钢筋头。

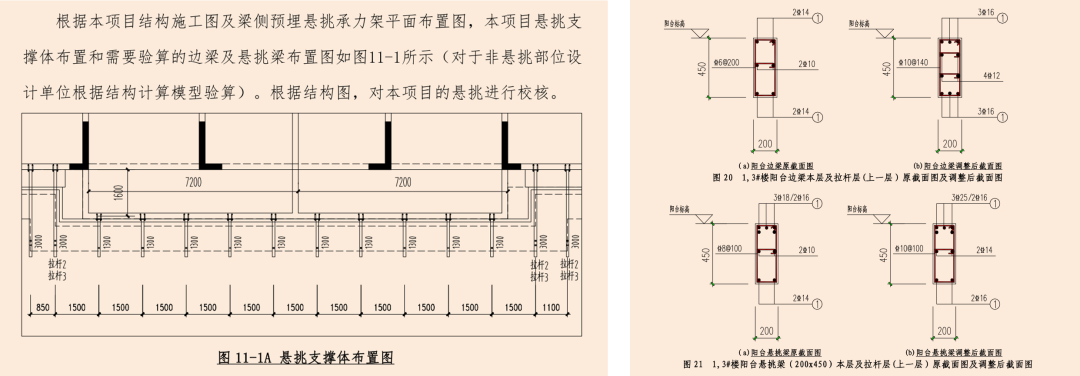

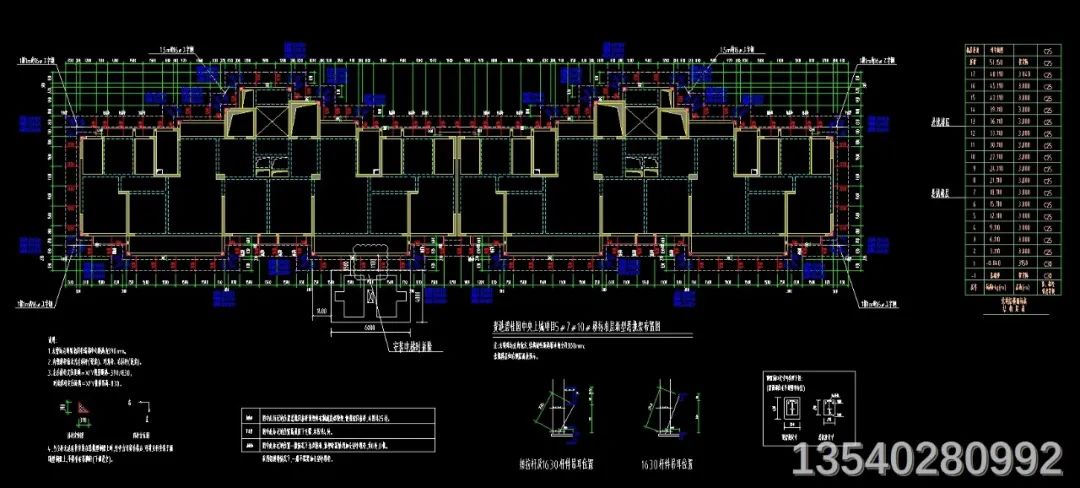

根据各项目提供的“建筑图”和“结构图”结合《建筑施工脚手架安全技(jì )术统一标准》和《建筑施工扣件式钢管脚手架安全技(jì )术规范》的有关规范深化设计“悬挑梁平面布置图”。

立杆的基本纵距不大于1.5m，每挑脚手架搭设高度不超过20米

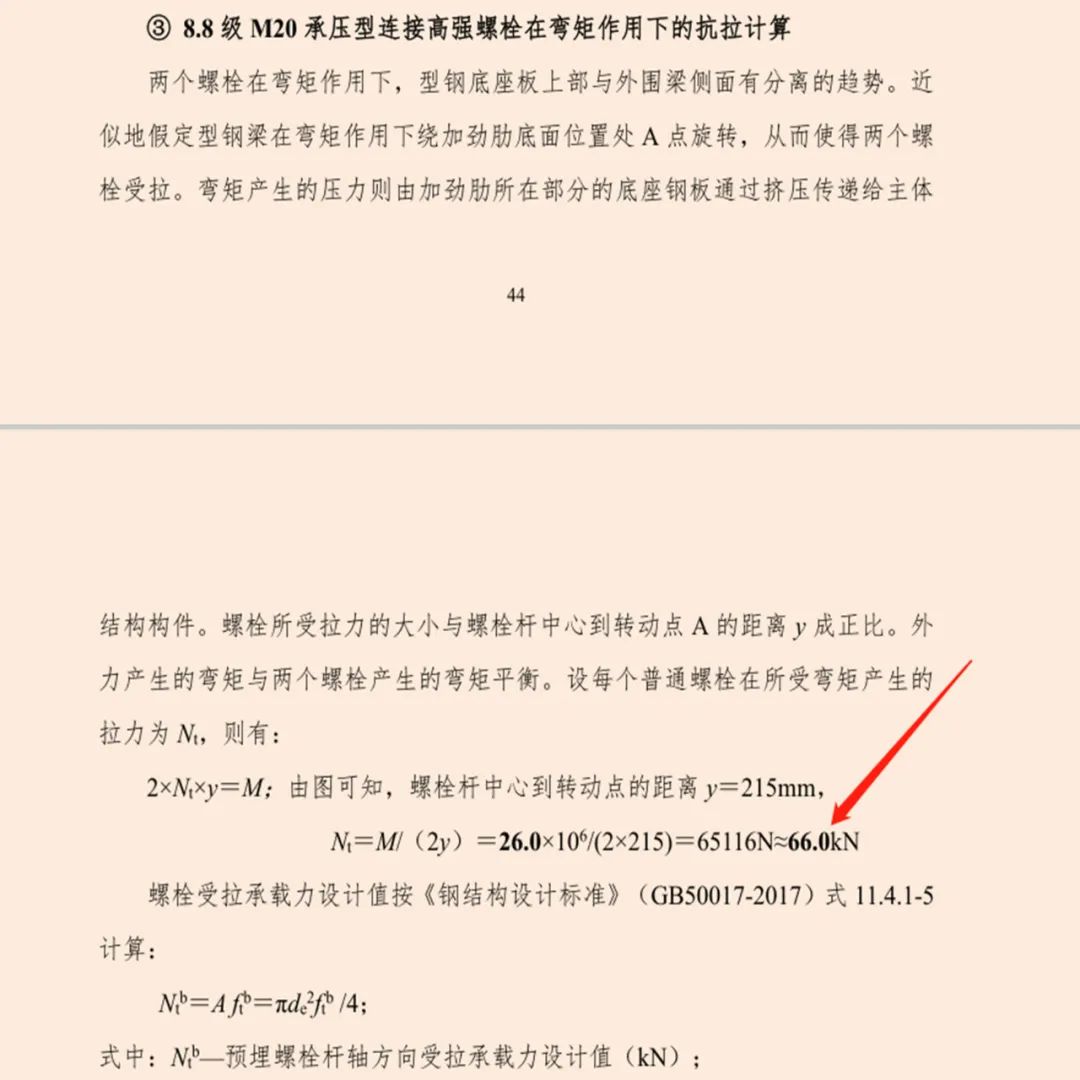

编制专项计算书、专项施工方案、组织专家论证，论证通过后方可进场施工。

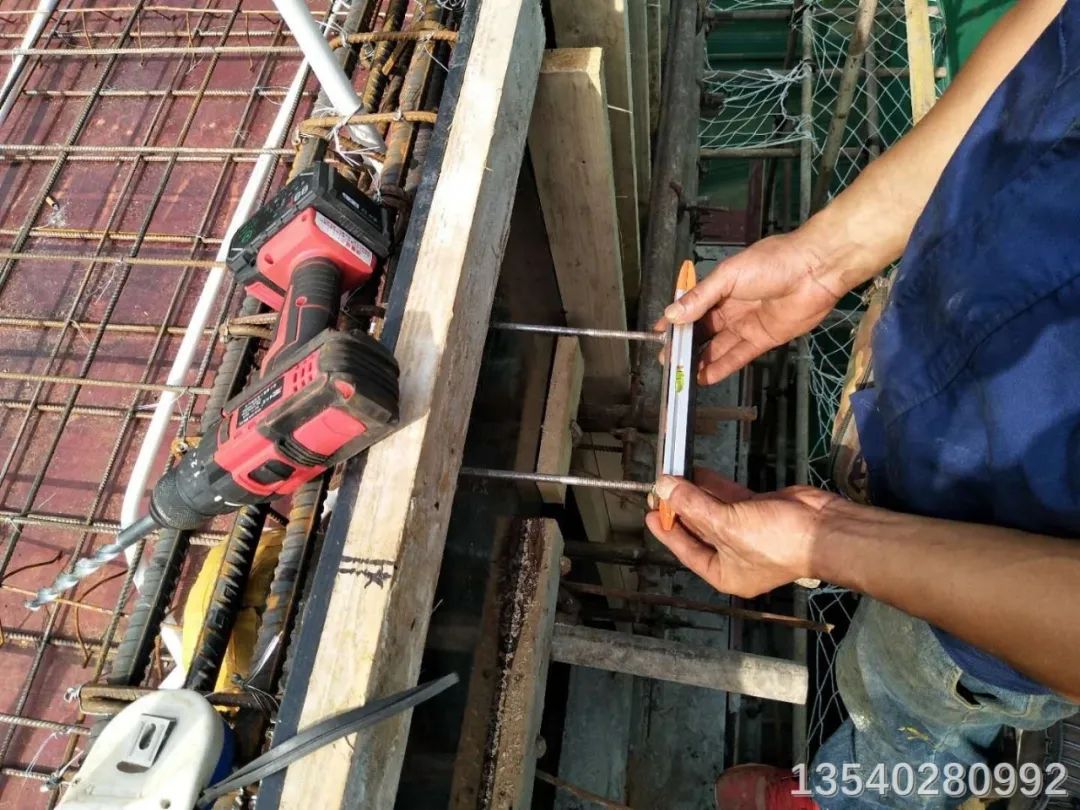

1、预埋

以“工字钢平面布置图”為导向，对各号栋楼现场进行预埋（外侧模板组装好及钢筋布设好，浇筑混凝土前，进行预埋。）

（4）预埋件安装完毕后，砼浇捣时，严禁振动棒直接与预埋件接触，以确保预埋件不被损坏或发生偏移。

（6）对搭设在楼面等建筑结构上的脚手架，应对支撑架體的建筑结构进行承载力验算，当不能满足承载力要求时采取可靠的加固措施”的有关规定，必须经原设计单位根据梁侧悬挑承力架传来的脚手架最不利荷载，对安装悬挑承力架的主體结构外围墙、柱、梁进行承载力验算合格后，或者当不能满足承载力要求时应采取增配钢筋或其他可靠的加固措施后，方可进行悬挑承力架预埋件的安放工序。

（7）对于悬挑结构（如：阳台），的新配筋布设，不局限于悬挑本层，同时，上拉层的钢筋布设，也必须按“施工方案”或“计算书”里的新配筋图来布设钢筋。

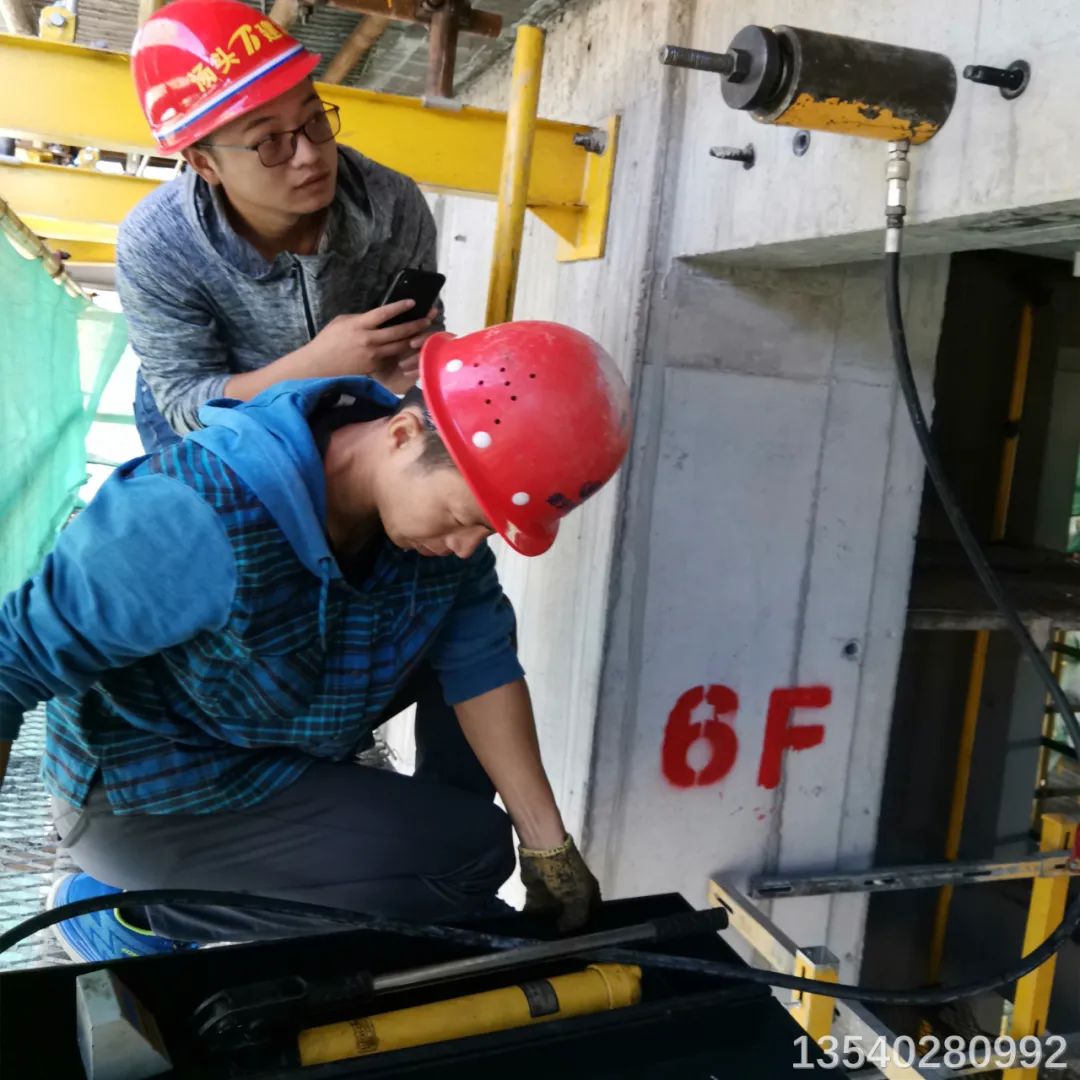

（8）各项目首次预埋时，需提前预埋2根*3组，共6根预埋件，以备后期现场做“拉拔试验”时使用。

（1）此6个预埋件均用180mm的長预埋件；（2）预埋后，在混凝土浇筑完8天后，方可做拉拔试验；（3）做拉拔试验时，详见本项目专项计算书内的“受拉承载力设计值”，当拉拔数据超过设计值时，可停止试验（一般拉到85KN时，就可以停止拉拔），以免造成结构破坏。

2、安装双头螺杆

混凝土强度达到5MPa以上或相关要求的强度后，开始安装双头螺杆。

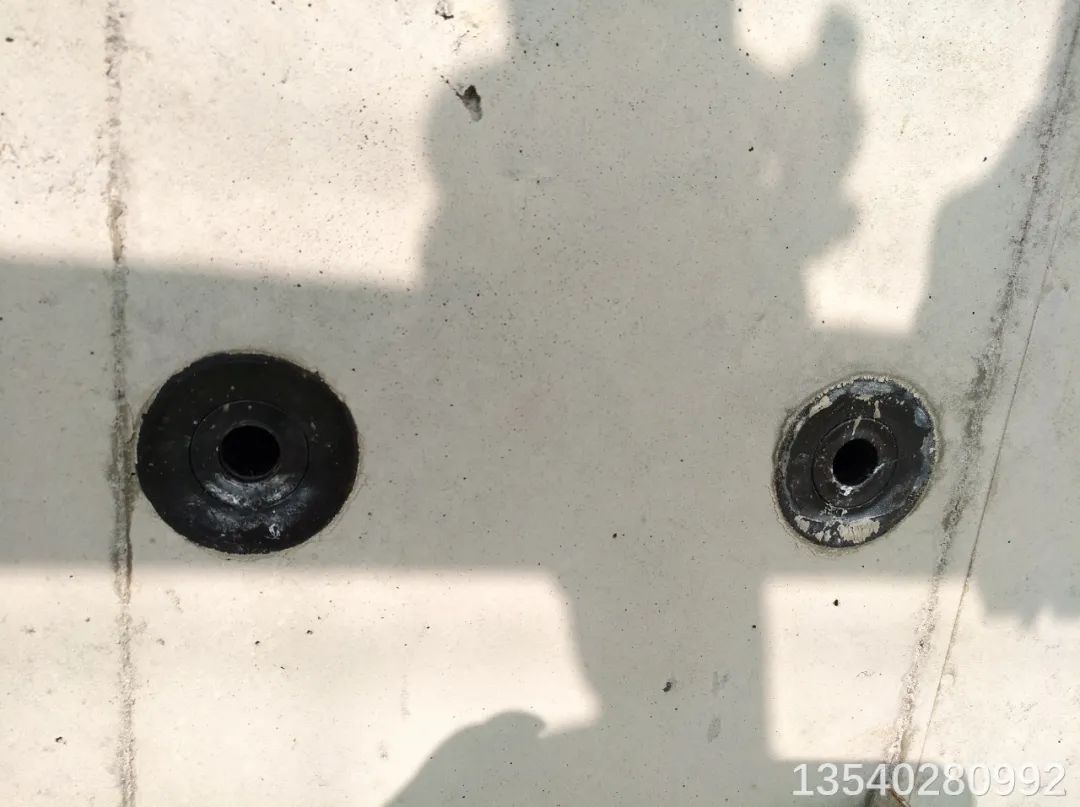

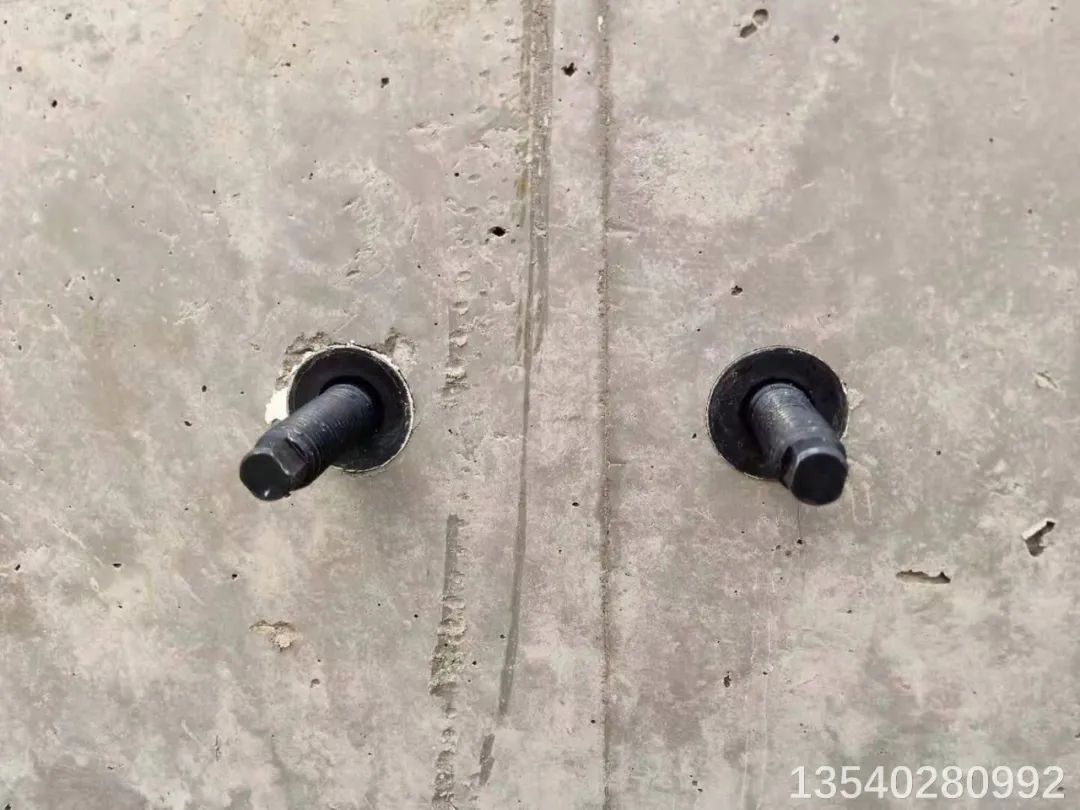

扭出安装螺杆，外侧模板拆除后，露出预埋件

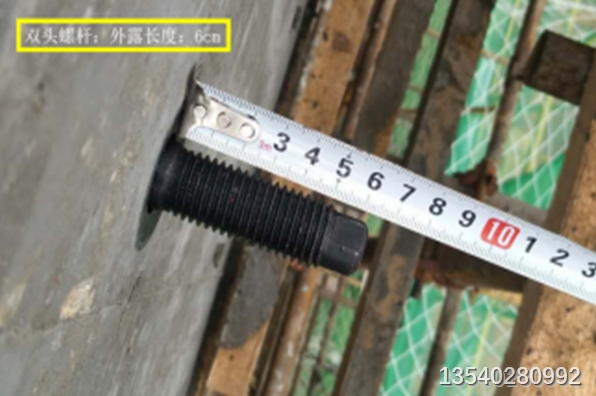

安装S8.8级、M20*225mm長的高强“双头螺杆”

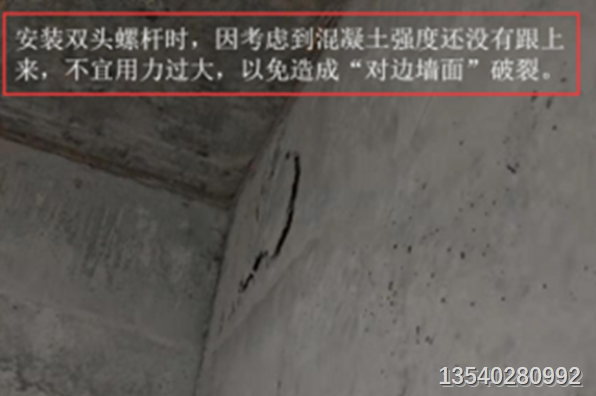

（2）安装双头螺杆时，考虑到混凝土强度还没有跟上来，扭力不宜过大，以免造成“对边的梁墙板”破裂。（见下图）

3、安装工字钢悬挑梁

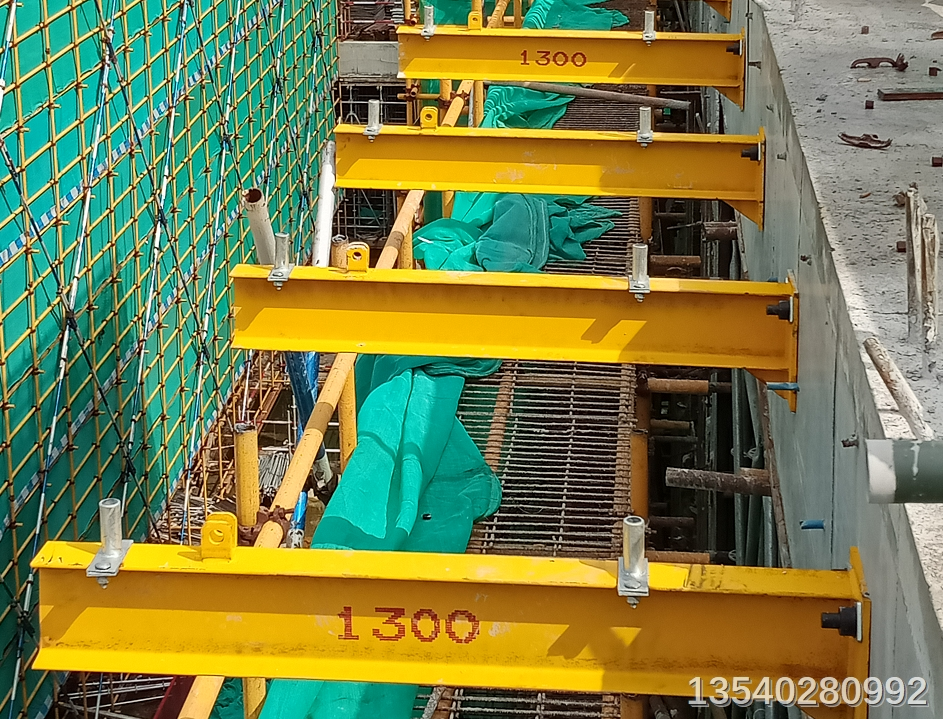

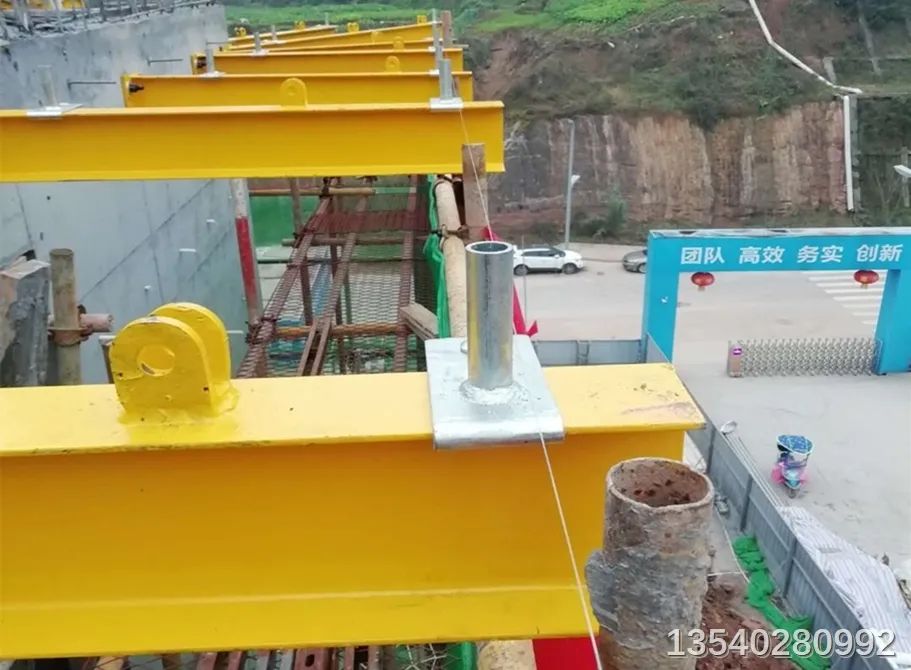

根据预埋件的安装位置，按图纸标示的型号，找到对应型号的悬挑梁，逐条布置于悬挑层各个部位。

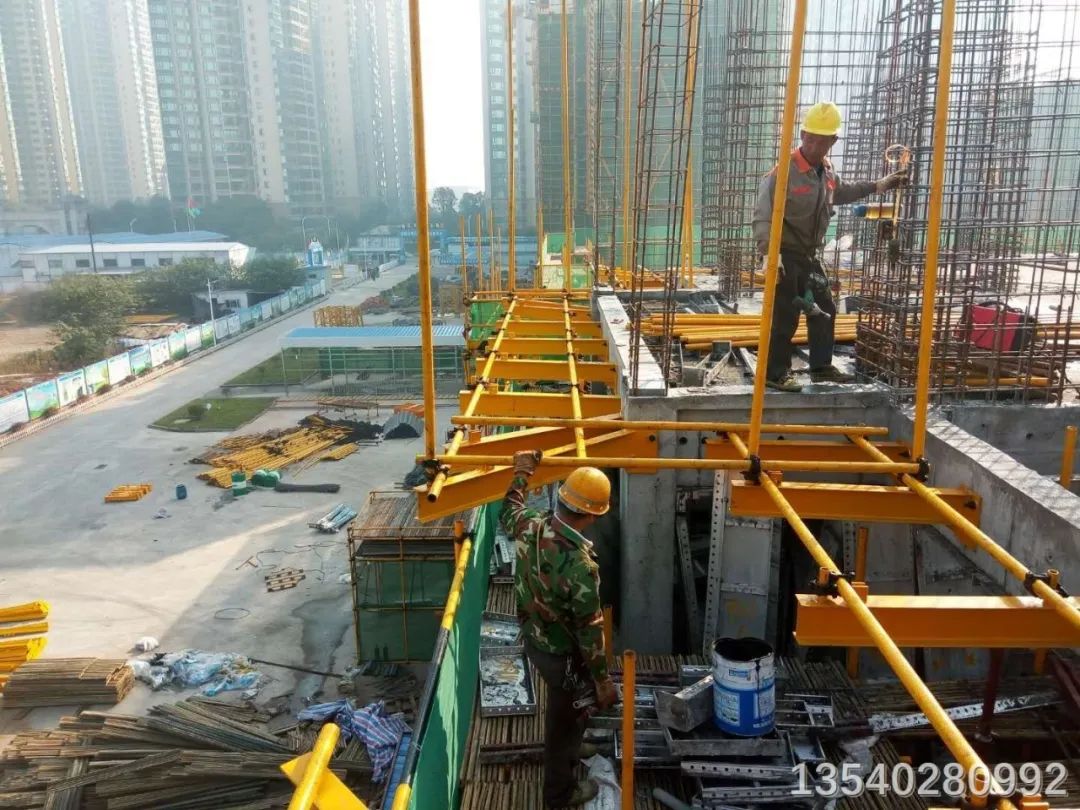

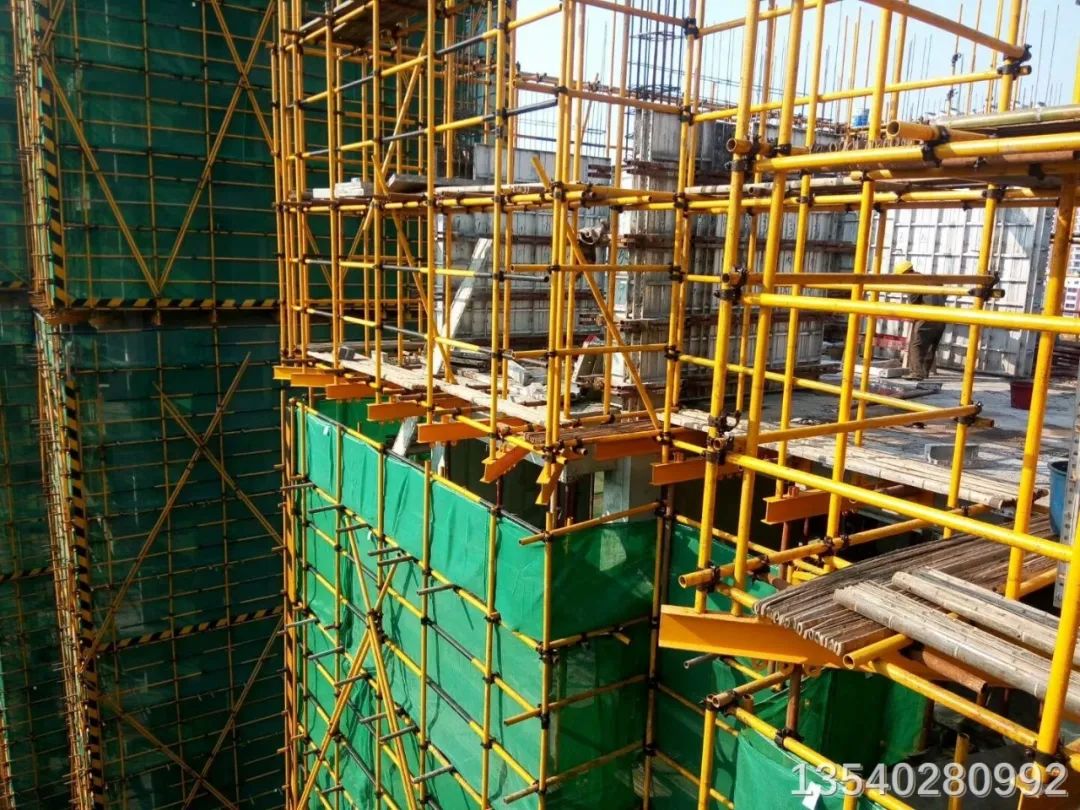

4、脚手架搭设

（1）混凝土达到10MPa以上或规定要求后，方可开始搭设外架，此过程严禁在悬挑梁或钢管架體上堆放重型材料。严禁在此过程中吊放塔吊上的任何材料。（2）在不具备连接“上拉杆”条件时，脚手架可搭设最高高度為12米，当悬挑层上层的混凝土强度达到要求后，应尽快将斜拉杆组装好，并及时将“斜拉杆”调节至受力状态后，方可再往上搭设脚手架。

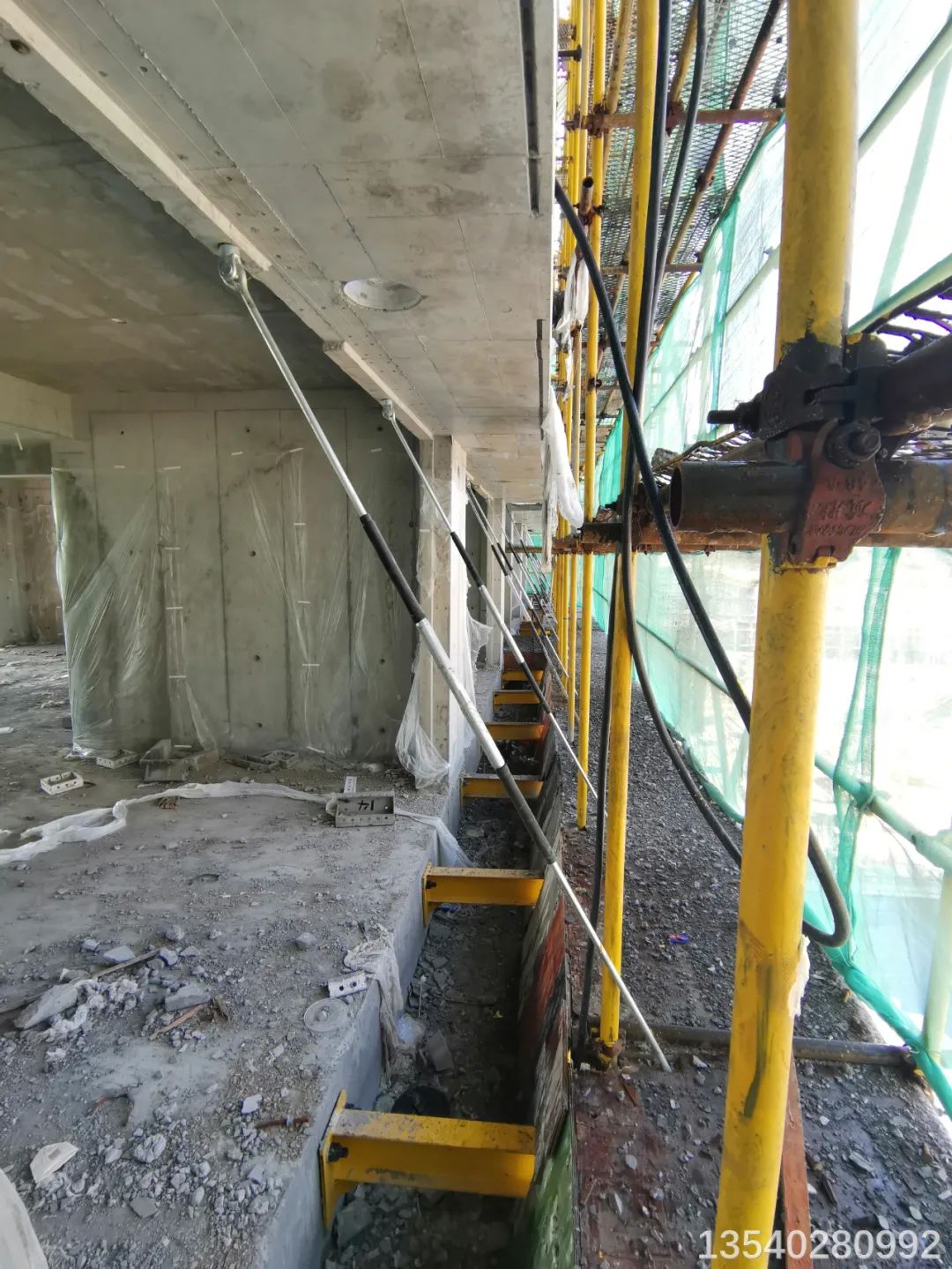

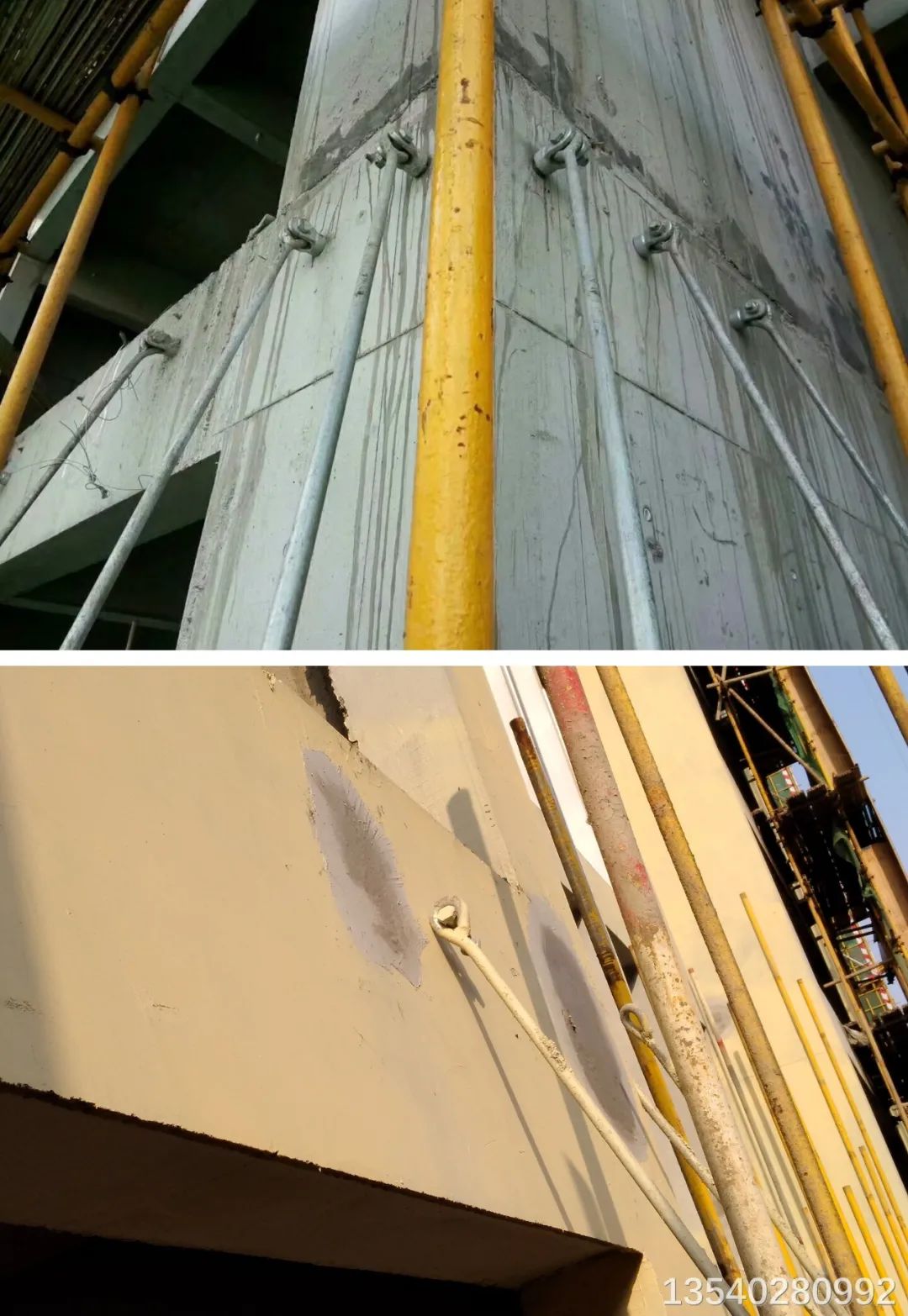

5、斜拉杆上端“连接拉环”的预埋及安装

在悬挑层的上一层混凝土浇筑前，将斜拉杆“上端拉接点”的预埋件（150mm長）布置好。

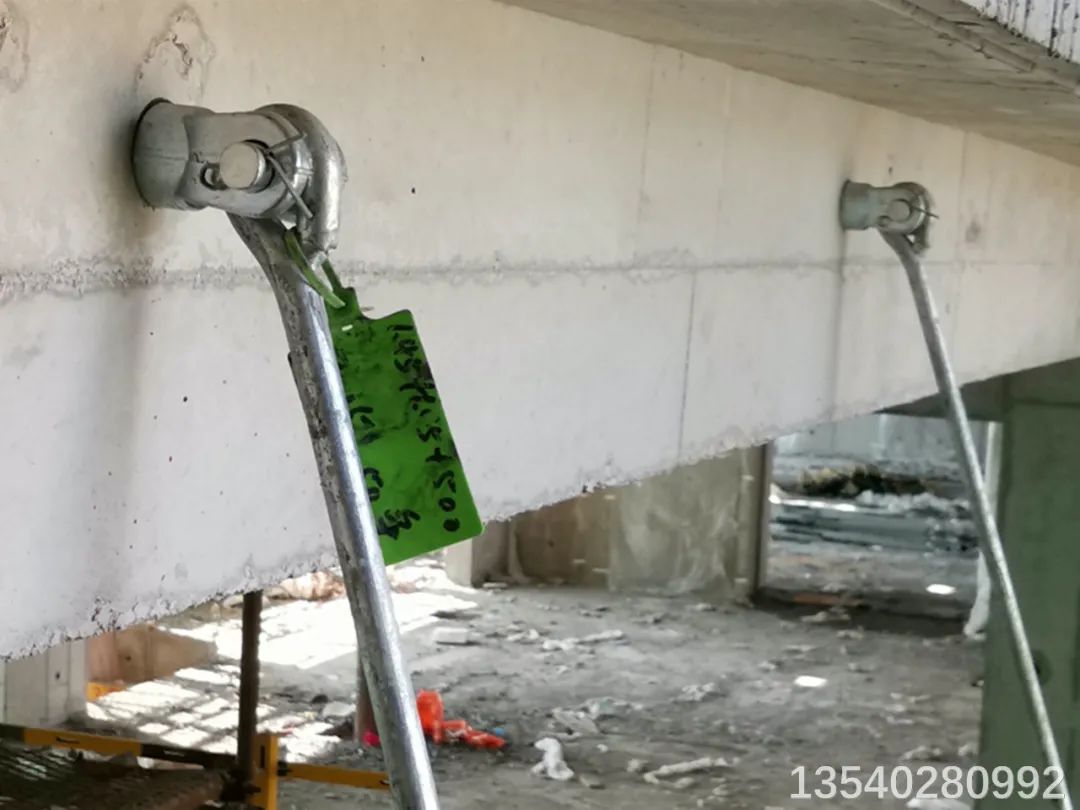

待外侧模板拆除，混凝土强度达到规定要求后（一般在砼浇筑后48小时左右），开始把“双耳拉环”扭入预埋件内连接，并将“斜拉杆”连接好，同时调节至受力状态。最后再将外架往上搭设至20米（以内）。
